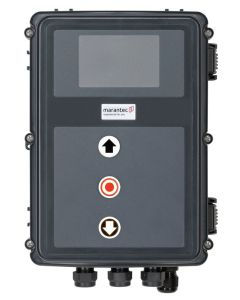

Steuerung CS 320 400 V/3~ mit LC-Display im CS-Standardgehäuse und 3-fach-Taster im Deckel, 1.000 mm Kabel und CEE-Stecker 5-polig
Funktionen:
4 programmierbare Relaisausgänge mit 44 Funktionen
2 programmierbare Eingänge mit 27 Funktionen
Änderung der Drehrichtung über Platinentaster/Display
Zwischenstellung programmierbar (nur mit AWG)
Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Torlaufzähler
Programmierbarer Wartungsalarm (PIN-Code-geschützt)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
Endlageneinstellung:
Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
Einstellung über Platinentaster oder steckbaren LCD-Monitor
Bedienung:
Platinentaster und LEDs zur Statusmeldung (Standard)
Steckbares LC-Display mit Klartextanzeige
3-Tasten-Navigation/Zustands- und Diagnosemeldungen
Aufbau und Anschluss:
Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
Kurzschlussfeste Kleinspannung
Beleuchtete Deckeltastatur (Nachtbeleuchtung)
Gehäuseschutz für Leiterplatte
Einstellbare, vormontierte Wandhalter
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
Anschluss für 2 Lichtgittersysteme mit/ohne Testung
Anschluss für Radarpräsenzmelder
Schnittstelle zum Anschluss eines Frequenzumrichters
Schnittstelle zum Anschluss von Erweiterungsmodulen
Steckplätze für Funkmodul und Wochenzeitschaltuhr
Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
Ansteuerung der Magnetbremse über Relaisausgang
Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
Optional:
LCD-Monitor mit Klartextanzeige
MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
MS-Bus Erweiterungsmodul Einzugssicherung
Integrierter Hauptschalter
Individuelle Deckelfolien
Steuerung im Stahlschrank
Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar

Sektional,- Industrie,- Rolltore.
